Эффективность использования газоанализатора АГМ-501

Приводимый ниже расчет доказывает, что срок окупаемости установки газоанализаторов АГМ-501 — от трех недель (!!!). Это позволяет отнести данный проект к высокоэффективным и быстроокупающимся мероприятиям по энергосбережению и повышению энергоэффективности в бюджетной сфере и жилищно-коммунальном хозяйстве.
Анализ работы более 100 котельных в Нижегородской области с такими котельными агрегатами как ДЕ-25-14-ГМ, НР 18М, КВТС, Энергия 3М, КВ-РД-5,0-95 и др., убеждает, что имеет место три принципиально различных интервала превышения количества кислорода от оптимального:
1.Разница между фактическим уровнем О2 и рекомендованном в режимной карте;
2.Разница между подстраховочными значениями в режимной карте и фактическим уровнем О2, при котором СО ничтожно мал или равен нулю;
3.Разница между традиционно идеальным уровнем О2 и уровнем при максимальном КПД котла: уровнем О2 при СО=0, и уровнем кислорода, при СО=50-70ppm.
Первый интервал, как правило, самый большой и, с точки зрения производственного менеджмента, самый управляемый. Исходя из данных памяти наших газоанализаторов АГМ 501, содержание кислорода в дымовых газах после топки может достигать 10-14% - особенно на котлах малой и средней мощности (см рис 1). Работа таких котлов с коэффициентом избытка воздуха альфа = 2,5 не редкость. Причины: состояние оборудования и производственной дисциплины, уровень квалификации персонала, мотивация на отсутствие СО в выбросах.
Второй интервал так же массово достаточно значим, но хуже реагирует на управленческие воздействия. Мы оцениваем его на уровне лишних 0,5-2% кислорода. Причины – периодичность и качество проводимых РНИ, компетентность и субъективные трактования требований при проведении РНИ. Контроль дымовых газов приборами АГМ501 помогает уменьшить коэффициент избытка воздуха альфа до действительно требуемых режимной картой нулевых показаний монооксида углерода.
Третий интервал, как правило, меньше каждого из первых двух. Самый простой к внедрению с т.з. технического обеспечения (при условии проведения мер по ликвидации первых двух интервалов избытка воздуха) и самый сложный с точки зрения подбора кадров. Варьируется ориентировочно от 0,35% на мощных котельных установках типа ТГМ-84Б паропроизводительностью D=375 т/час, до 2-3% на котлах типа Энергия.

Прослеживается четкая обратная взаимосвязь увеличения альфа от увеличения мощности котла: на БКЗ-75 это уже 0,6-0,7%, на ЦКТИ-75 так же 0,6%, ДЕ-25-14-ГМ – уже 1,2% и так далее.
Суммируем лишний кислород. Он может достигать 3-8%. Устранение подачи соответствующего количества воздуха приведет к повышению КПД котла (читай – к экономии топлива) на 1-4%.
Указанные данные даже в большем объеме подтверждает Московский Энергетический Институт[1], а так же [2]: «… Роль наладочных мероприятий в повышении КПД ….Поддержание оптимального альфа на горелках 1-2%.....». С выводами согласен [3]: «…позволяет получить экономию газового топлива от регулирования процессов горения и питания агрегатов - 1,5-3,5%…».

Исходные данные для расчета эффективности использования газоанализатора АГМ 501
На основании вышеуказанных расчетов принимаем, что минимальная экономия топлива за счет поддержания оптимального соотношения «топливо-воздух»с помощью приборов АГМ-501 составляет от минимальных 1.5% до средних значений экономии в 3,5%. Расчет будет произведен по двум этим значениям.
Отопительный период — 211суток, период ГВС — 351 суток;
Коэффициент использования установленной мощности — 0,5;
Стоимость газа по [4] — 5,192 руб./м3 с НДС;
В расчете не учитывается увеличение платы за НВОС в 100 раз (п.5 ст. 16.3 [5].

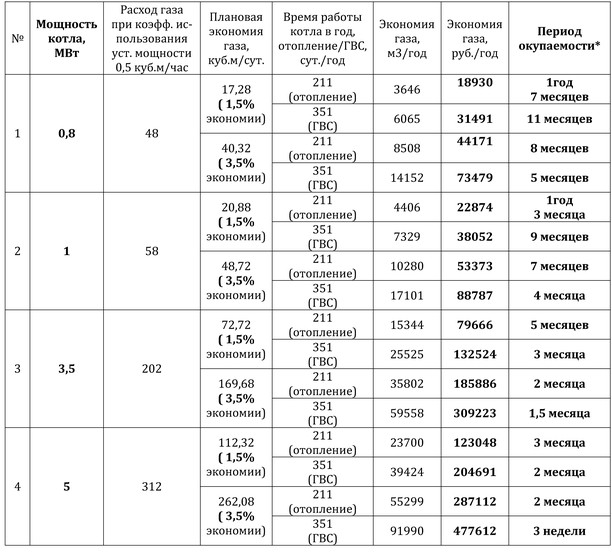

Эффективность использования газоанализатора АГМ 501 для котельной установки на природном газе:

* При общей стоимости полного комплекта оборудования (газоанализатор АГМ-501, двухканальной модуль коммутации газовой пробы, зонд отбора пробы, пробоотборная магистраль 10м, термоэлектрический преобразователь, термокомпенсационный провод 10м) на два котла — 58460 руб. (цены на 15 февраля 2016 г). При установке приборов на каждый котел (стоимость комплекта 40 600 руб.) срок окупаемости увеличивается на 30%.

Ссылка для скачивани - Optimization_Calc.pdf

Литература:
[1] - П.В. Росляков и д.р. Контролируемый химический недожог – эффективный метод снижения выбросов оксидов азота.
[2]- Н. И. Преображенский Контроль за рациональным использованием газа. изд. Недра 1983
[3] - Справочное руководство под ред А.С. Иссерлина. Рациональное использование газа в энергетических установках.
[4] Приказ ФСТ от 8 июня 2015 г. N 218-э/3 «Об утверждении оптовых цен на газ…….»
[5] Федеральный закон от 10.01.2002 N 7-ФЗ (ред. от 29.12.2015) "Об охране окружающей среды"
